V-RAPTOR XL是支持高端电视、电影制作和需要一体化解决方案的 专业项目的完美解决方案
| 传感器参数 | |
|---|---|
v-raptor xl 8k vvv-raptor xl 8k s35 |
|
| 传感器 |

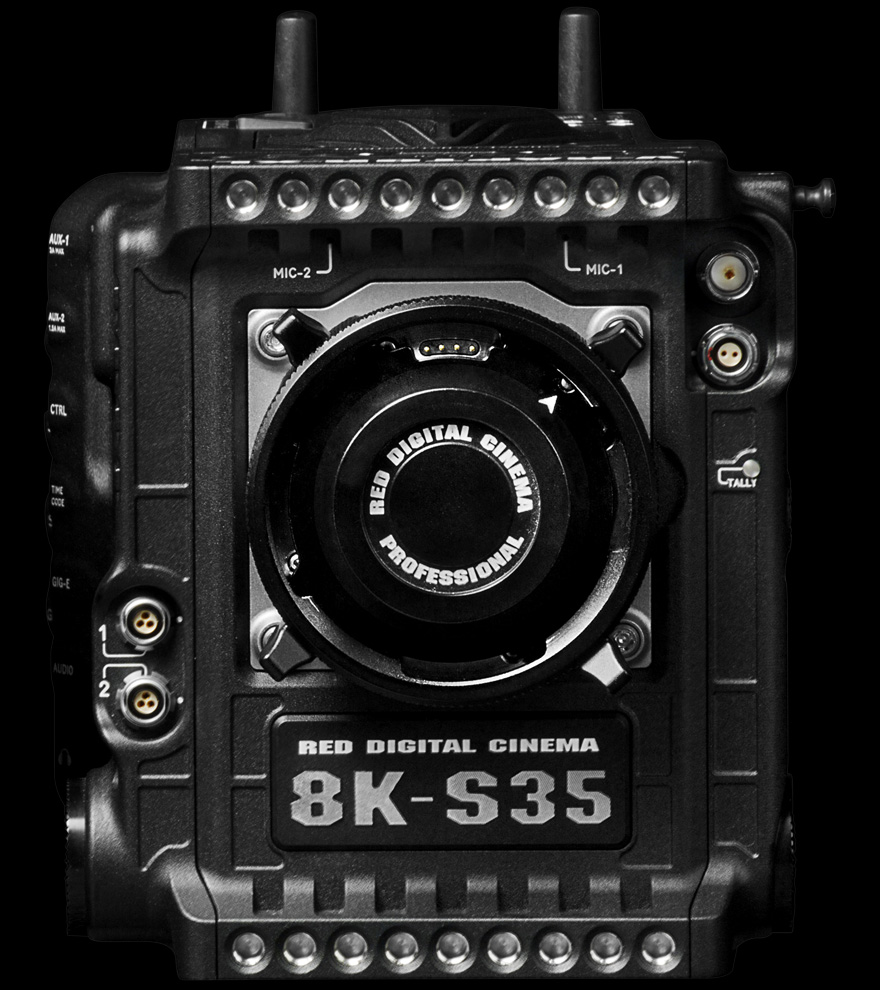

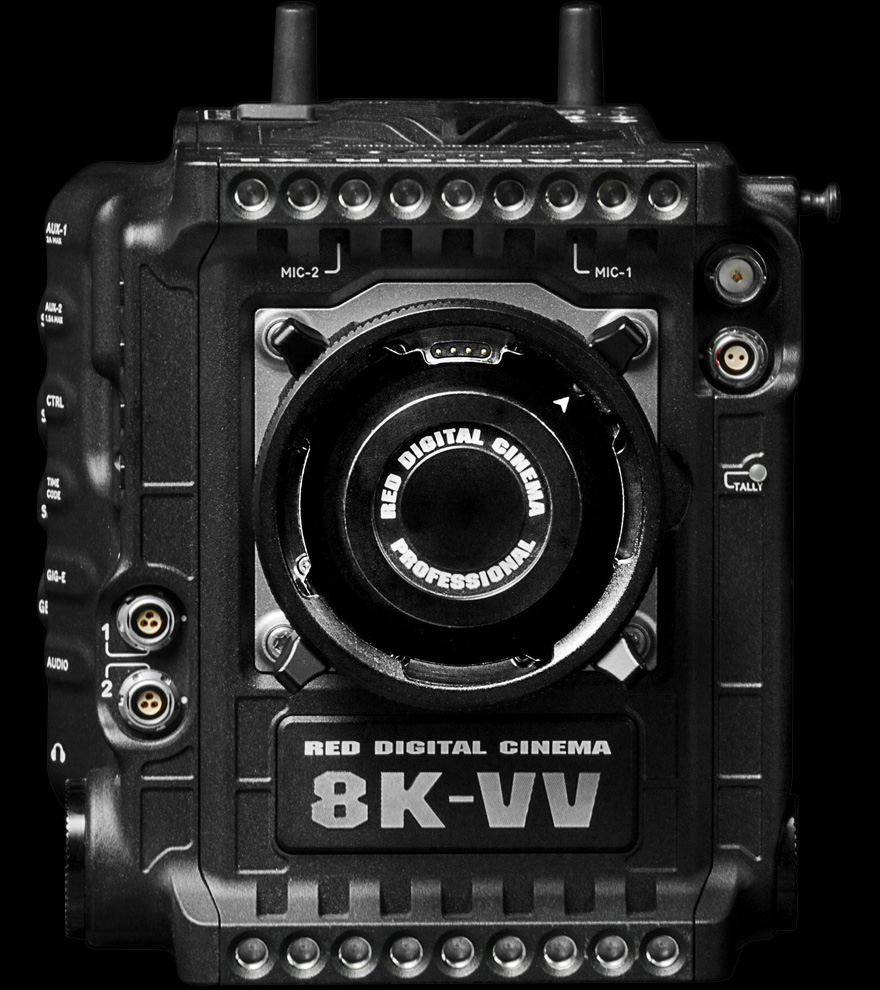

V-RAPTOR™8K VV 3540万像素 CMOS V-RAPTOR™8K S35 3540万像素 CMOS |
| 有效像素 |
8192(高）x 4320(宽) 8192(高）x 4320(宽） |
| 传感器尺寸 |
40.96mm x 21.60mm(对角线：46.31mm） 26.21mm x 13.82mm(对角线：29.63mm） |
| 动态范围 |
17档+ 16.5档+ |
| 主要特征 | |
| 内置ND |
机械驱动clear和精确控制的电子ND滤镜 电子ND最小密度2档，最大密度7档 电子ND可选增量有1/3档、1/4档和1档 |
| 镜头卡口 |
可更换的镜头卡口，包括V-RAPTOR XL PL卡口（带垫片） 支持V-RAPTOR XL锁定佳能EF卡口 兼容DSMC镜头卡口，但是不能电子通讯或者控制 |
| 电池类型 |
集成式双电压14/26V口或安东口电池卡口 |
| 录制 | |
| 最大数据速率 |
使用RED品牌或者符合资质的CFexpress卡最高可达800 MB/s1 |
| REDCODE®RAW 最大帧速率 |
在 8K 17:9（8192 x 4320）时为 120 fps，在 8K 2.4:1（8192 x 3456）时为 150 fps 在 7K 17:9（7168 x 3780）时为 140 fps，在 7K 2.4:1（7168 x 3024）时为 175 fps 在 6K 17:9（6144 x 3240）时为 160 fps，在 6K 2.4:1（6144 x 2592）时为 200 fps 在 5K 17:9（5120 x 2700）时为 192 fps，在 5K 2.4:1（5120 x 2160）时为 240 fps 在 4K 17:9（4096 x 2160）时为 240 fps，在 4K 2.4:1（4096 x 1728）时为 300 fps 在 3K 17:9（3072 x 1620）时为 320 fps，在 3K 2.4:1（3072 x 1296）时为 400 fps 在 2K 17:9（2048 x 1080）时为 480 fps，在 2K 2.4:1（2048 x 864）时为 600 fps |
| 回放帧速率 （项目时基） |
23.98, 24, 25, 29.97, 30, 50, 59.94, 60 fps, 所有分辨率 |
| 最佳可用 REDCODE®设置 |
REDCODE HQ, MQ 和 LQ 在 8K 17:9 (8192 x 4320) 时可达 60 fps REDCODE LQ 在 8K 17:9 (8192 x 4320) 时可达 120 fps REDCODE HQ, MQ 和LQ 在 6K 17:9 (6144 x 3240) 时可达 96 fps REDCODE MQ 和LQ 在 6K 17:9 (6144 x 3240) 时可达 160 fps REDCODE HQ, MQ 和 LQ 在 4K 17:9 (4096 x 2160) 时可达 240 fps REDCODE HQ, MQ 和 LQ 在 2K 17:9 (2048 x 1080) 时可达 480 fps |
| REDCODE® 采集格式 |
8K 17:9 (8192 x 4320), 2:1, 2.4:1, 16:9, 1:1和 变形宽荧幕 2x, 1.8x, 1.6x, 1.5x, 1.3x, 1.25x 7K 17:9 (7168 x 3780), 2:1, 2.4:1, 16:9, 1:1 和 变形宽荧幕 2x, 1.8x, 1.6x 6K 17:9 (6144 x 3240), 2:1, 2.4:1, 16:9, 1:1 和 变形宽荧幕 1.5x, 1.3x, 1.25x 5K 17:9 (5120 x 2700), 2:1, 2.4:1, 16:9, 1:1 4K 17:9 (4096 x 2160), 2:1, 2.4:1, 16:9, 1:1 3K 17:9 (3072 x 1620), 2:1, 2.4:1, 16:9, 1:1 2K 17:9 (2048 x 1080), 2:1, 2.4:1, 16:9, 1:1 |
| Apple ProRes |
专属录制 ProRes 4444 XQ, ProRes 4444, ProRes 422 HQ, ProRes 422 和 ProRes 422 LT 4K (4096 x 2160) 和 2K (2048 x 1080) 时高达 120 fps 代理录制最高支持 ProRes 422 HQ 2K (2048 x 1080) 时高达 60 fps |
| 常规参数 | |
| 构造材质 |
铝合金 |
| 重量 |
7.99 磅 /3.62 千克（带 PL 卡口，V 口电池挂板）8.08 磅 /3.67 千克（带 PL 卡口，安东口电池挂板） |
| DC 电源输入 |
通过 4 针 DC-IN 端口支持 19.5 到 34 伏直流电 |
| 工作温度 |
0°C 至 40°C (32°F 至 104°F) |
| 储存温度 |
-20°C 至 50° C (-4°F 至 122°F) |
| 存储相对湿度 |
0% 至 85% 非冷凝状态 |
| 其它特征 | |
| 色彩管理 |
第二代图像处理流程 (IPP2) 支持同时查看多个 33x33x33 3D LUT 支持同时查看和调整多个 CDL |
| 音频 |
集成两路数字单声道麦克风，无压缩，24 位 48 kHz 集成两路 mic/line/+48V 5 针音频端口输入，无压缩，24 位 48 kHz |
| 自动对焦 |
相位检测和反差 |
| 远程控制 |
可切换双波段（2.4 GHz/5 GHz）天线，安装在 RP-SMA 母口上，提供 Wi-Fi 控制摄影机功能 专属同步锁相，时间码输入，GPIO 和 CTRL（RS232）口 通过 USB-C 或千兆以太网（需要兼容的 USB-C 转以太网适配器）实现有线控制，可遥控摄影机，提供实时 MJPEG 视频信号和素材下载功能 |
| 电源输出 |
稳压 12 伏输出 2 个 P-TAP 接口 (3AMP 组合) 1 个背面 2-Pin 0B (3 AMP) 1 个背面 2-Pin 0B (3 AMP) 1 个背面 2-Pin 0B (1.5 AMP) 1 个前面 2-Pin 0B (1 AMP) 稳压 24 伏接口 2 个前面 3-Pin Fischer (3 AMP 组合) |
| 监视器输出 |
供监看和控制用的专用顶部接口 3 个 12G-SDI 兼容 6G-SDI, 3G-SDI 和 1.5G-SDI 模式 (SDI 1/2/3） 兼容 3G-SDI 和 1.5G-SDI 模式 (电子取景器) 12G-SDI: 4096 x 2160 4:2:2 高达 60p 6G-SDI: 4096 x 2160 4:2:2 高达 30p,25p,24p 3G-SDI: 2048 x 1080 4:2:2 高达 30p,60p 1.5G-SDI: 2048 x 1080 4:2:2 高达 30p,25p,24p SMPTE 时间码，HANC 元数据，24 位 48 kHz 音频 |
| 监视器选项 |
DSMC3 RED® 触屏 7.0'' LCD 可无线也可通过 USB-C 或以太网有线监看的 1080P 实时预览 IP 视频流 集成 2.4'' LCD (无视频预览) |
| 摄影机同步选项 |
通过 BNC 实现三级同步锁相 通过 5 针 0B 的线性时码 (LTC) 通过 9 针 0B GIG-E 实现 PTP 通过集成 Ambient 通信网络 (ACN) 实现无线同步锁相和时码 |
| 软件 | |
| RED CONTROL |
在 iOS 或者安卓设备上完全控制摄影机并实时预览拍摄画面 可在 Apple Store 和“RED 数字摄影机”微信公众号上下载，RED CONTROL 可无线控制也可通过USB-C 或以太网实现有线控制 |
